语言
- 中文
- English

新闻资讯

News And Information

公司新闻

行业资讯

首页

返回列表

织物芯输送带层间黏合强度是多少？

2025-08-14

近年来，经常会有人在进行完硫化接头后出现鼓包、撕裂、抽动等现象，那么到底是施工工艺问题？还是材料问题？今天我们从以下几个方面来进行分析。

一、施工工艺问题

如果您是首次或刚入行不久的技术人员来讲，有可能是操作过程中没有注意到的一些小细节造成，但如果您是入行多年，或经历过数十上百次操作经验的老技术员，那就应该考虑其他原因。

二、设备问题

硫化机在长时间的使用过程中，加热器件会有不同程度的损伤，我们在设备的日常维护中，一定要注意加热板加热是否均匀，是否偏温，是否漏电等问题。不过这种情况，我们在一起硫化结束后都可以发现问题。

三、材料问题

很多人不认为是材料问题，那么到底有没有可能会是材料问题？专业的生产厂家对未硫化芯胶、未硫化面胶的硫化温度是了解的，生产厂家在生产前、生产后都会使用硫化仪进行测试，测试产品的硫化温度、硫化时间、焦烧时间等数据。同时也会进行层间黏合强度的测度（如果是钢丝带则测钢丝绳与未硫化芯胶的粘合强度），专业的生产厂不会让其材料的硫化温度、硫化时间不稳定。

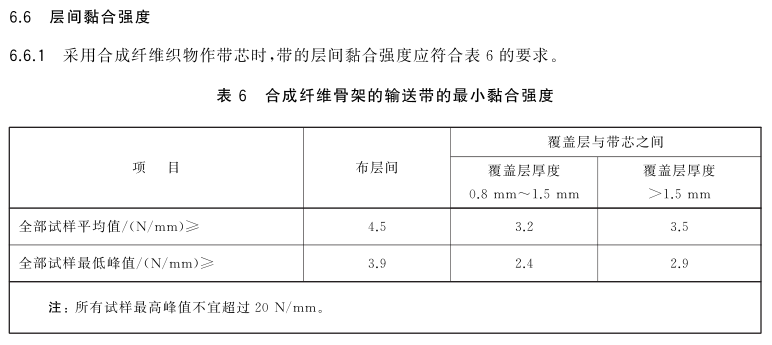

总的来讲，材料的质量对硫化接头质量较为关键，同时GB/T 7984-2013 普通用途织物芯输送带国标中明确指出了织物芯输送带的层间最小黏合强度的要求，同时在该标准中也同样提到了织物芯输送带的层间黏合强度的测试标准GB/T 6759-2013。选择正规的输送带接头材料生产厂家保证硫化接头质量的关键之一。
