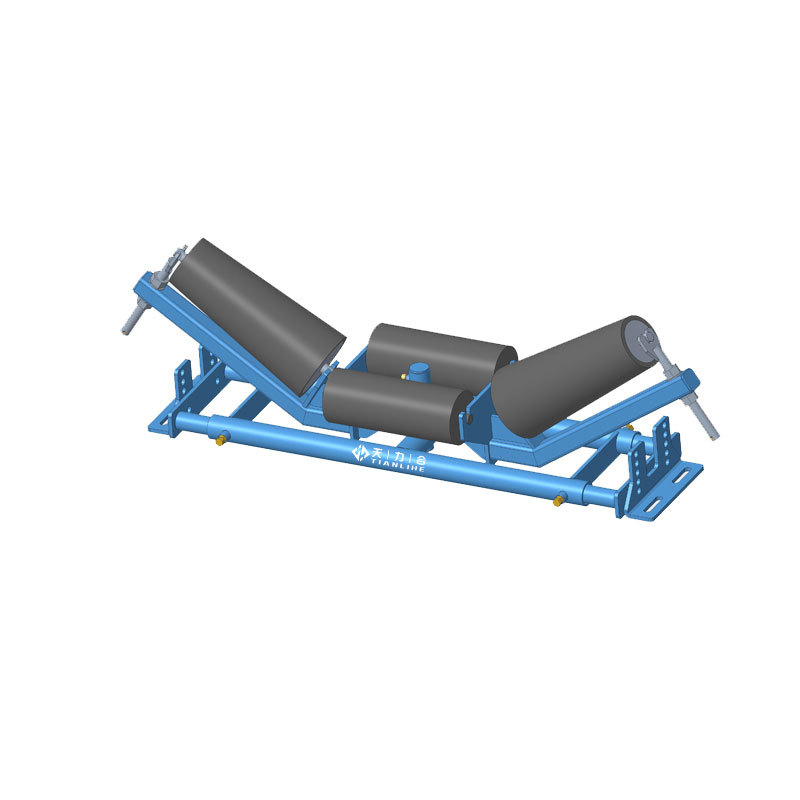

槽式纠偏装置（上）
槽式纠偏装置采用自动纠偏处理装置，当皮带开始偏离中心时，皮带在锥面托辊上运行时，受力发生变化，导致纠偏系统随受力方向运行，从而将皮带转回中心。
所属分类：
产品别名：
如需了解更多信息，请直接通过电话或电子邮件与我们联系
产品详情

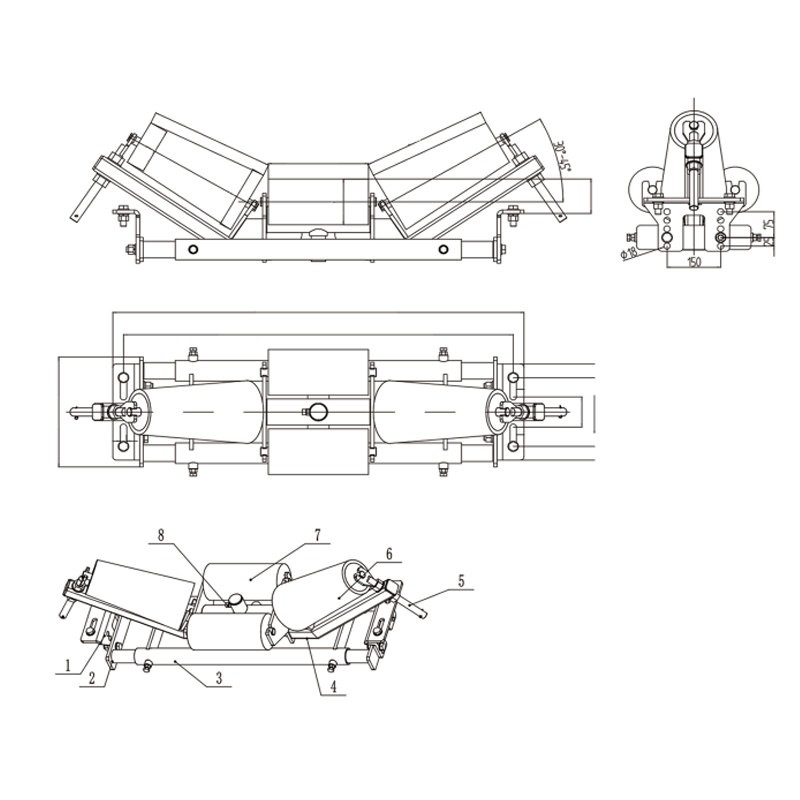

天力合槽式自动纠偏装置用于纠正输送带的承载面的跑偏问题，因为输送带在承载面的槽形特性，需要一款不同的纠偏结构。其应用回程平辊纠偏装置在水平面上纠偏原理。两侧锥形托辊实现负载和重载工况的纠正功能，以激活我们的标准中央枢轴系统。两侧的锥形托辊设计有高效的接触范围，输送带边缘与侧锥辊间的角度范围30-45度，设计确保不会发生与带边缘的90°接触。当皮带偏离中心时，皮带向侧上滑动，两侧锥形托辊向上滑动带动锥形托辊滚动，从而使天力合槽式自动纠偏装置在其内部枢轴上转动，并以最小的力将皮带转回中心。
产品优势：
纠偏过程完全依靠中间的直形辊，而不是两侧的锥形托辊，因为从中间产生的纠偏力是最为有效的，并能在线调整。
纠偏锥形托辊表面采用天力合高性能橡胶包胶系统，具有高品质、高效能、使用寿命长的特点；
重载工况可选择聚氨酯锥形托辊以有效重负荷纠正。
安装位置：
安装在输送带导料槽之后，从不安装在导料槽下；
安装在皮带从水平转向倾斜之前，
安装在头部滚筒之前
安装在发生皮带跑偏错位的区域
如果有多个导料槽，从第二个导料槽开始，第个导料槽前安装天力合槽式自动纠偏装置。
适用领域:
煤矿、电厂、冶炼、水泥、港口、化工、骨料等工矿企业；
| 常用规格 | ||
| 订货号 | 产品名称 | 适用带宽度 |
| ZJ-CTTU-800 | 槽式纠偏装置（上） | 800mm |
| ZJ-CTTU-1000 | 槽式纠偏装置（上） | 1000mm |
| ZJ-CTTU-1200 | 槽式纠偏装置（上） | 1200mm |
| ZJ-CTTU-1400 | 槽式纠偏装置（上） | 1400mm |
| ZJ-CTTU-1600 | 槽式纠偏装置（上） | 1600mm |
| 具体产品可咨询天力合或当地业务经理 | ||

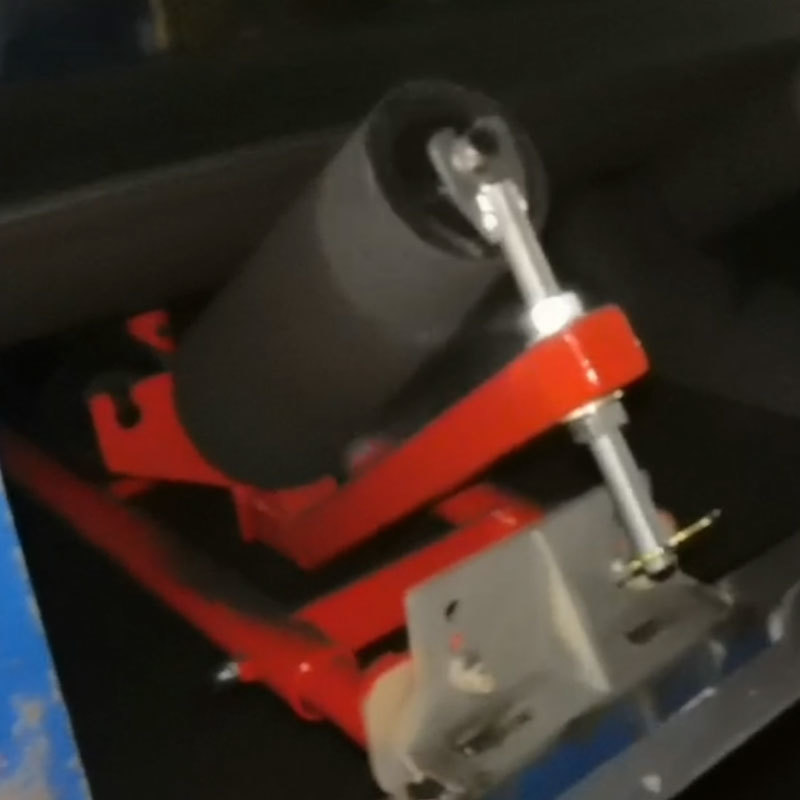

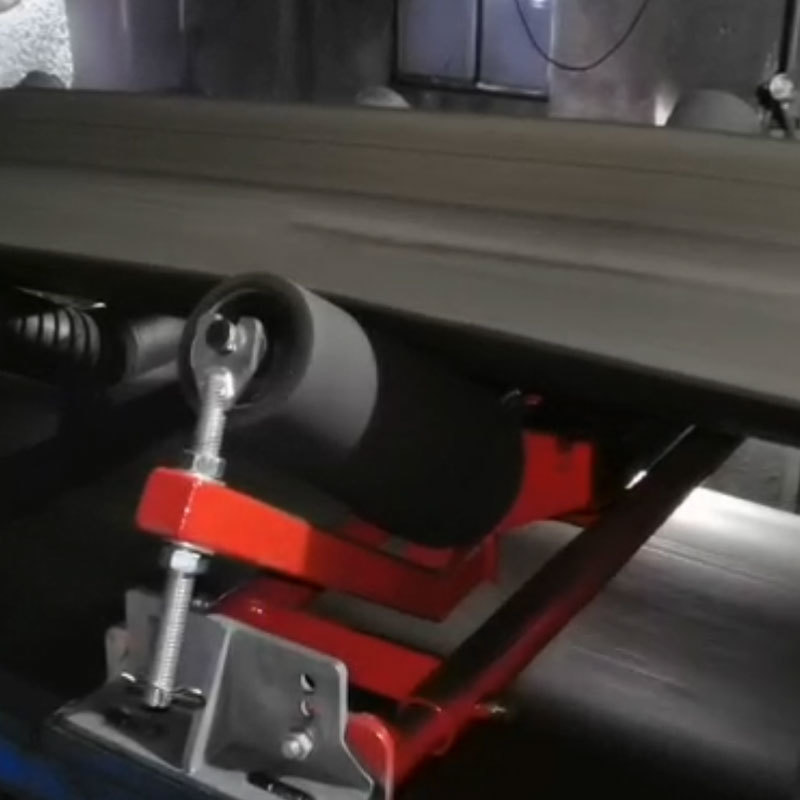

纠偏装置案例
 |  |  |
